: 燃油氣蒸汽鍋爐-一體式冷凝

一體式冷凝技術熱效率高鍋爐房占地麵積小燃料費用省無切削擠壓翅片管強化傳熱效率高PLC全智能控製係統搭配中文觸控大屏操控簡單便捷水垢檢測、煙溫檢測等預警裝置全方位保障鍋爐運行安全
立即谘詢立即留言

產品介紹

產品概述
性能優勢
技術參數
應用案例
在線留言

	一體式冷凝設計優化結構提高效率		全智能中文操作運行狀態一目了然
一體式冷凝設計，外觀大氣整潔，空間占用小；鍋爐本體采用波形爐膽，爐膛輻射受熱麵積較之前增加了約12%；冷凝器采用無切削擠壓翅片管，強化傳熱，熱效率高；配置特殊的小溫差冷凝餘熱回收裝置，極大地提高了鍋爐效率。排煙餘熱梯級利用，充分提高鍋爐效率；排煙溫度低，熱效率高達100%以上,將鍋爐的效率發揮至極限； NOx、COx、SOx等有害物質排放大量減少；		采用高分辨率的單色觸摸屏或彩色觸摸屏（選配）；可實時動感地顯示燃燒器、循環泵等的運行狀況及火焰的變化狀態，一目了然。全中文的多級彈出式菜單，使鍋爐的監控簡單化、條理化、智能化。中文故障維修指南，操作簡單。
	燃料費用低降低用戶支出		多種監測功能保障安全運行
研發冷凝器利用煙氣餘熱，提高鍋爐熱效率，降低有害物質排放較普通鍋爐年節約燃料費用達數萬元		水垢監測、煙溫檢測、水位保護、壓力保護、超溫報警、電源異常保護、熄火保護、燃氣檢漏保護10餘種保護裝置，全方位保障運行安全

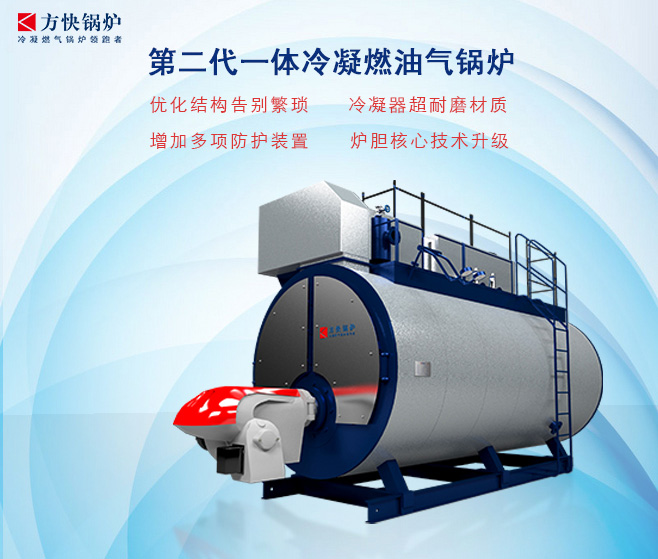

方快燃氣蒸汽鍋爐一體式冷凝外觀圖

性能優勢

方快燃油氣蒸汽鍋爐

一台為您高效工作的燃氣鍋爐

方快一體式煙氣冷凝餘熱回收技術

通過在鍋爐尾部布置煙氣冷凝器將排煙溫度降低到露點以下

回收煙氣中水蒸汽的汽化潛熱

提高鍋爐熱效率，降低煙氣中的SO₂

方快燃氣蒸汽鍋爐一體式冷凝效能和排放優於普通鍋爐

方快燃油氣蒸汽鍋爐二次餘熱回收煙氣中汽化潛熱

鍋爐熱效率可達107% 冷凝水溶解SO₂ NOX降低汙染

方快燃油氣蒸汽鍋爐二次餘熱回收原理

方快燃油氣蒸汽鍋爐性能優越

方快燃油氣蒸汽鍋爐優勢

方快燃油氣蒸汽鍋爐年節省燃料費用12萬

了解方快鍋爐產品詳細情況請撥打客服熱線或點擊右側在線谘詢

客服電話：400-100-9030

技術參數

項目型號				WNS1	WNS2	WNS3	WNS4	WNS6	WNS8	WNS10	WNS15	WNS20
額定蒸發量			T/h	1	2	3	4	6	8	10	15	20
相當發熱量			10^4kcal/h	64	128	192	256	384	512	640	960	1280
額定蒸汽壓力			Mpa	1/1.25/1.6
額定蒸汽溫度			°C	184/193/204
額定進水溫度			°C	20
設計熱效率			%	100~104%
鍋爐重量			T	4.8	9.5	10.5	12	14.5	20	23	37	46
燃燒方式				微正壓室燃
燃燒調節方式				全自動兩段火			全自動比例調節
燃料類型				60#重油/柴油/天然氣/液化石油氣/城市煤氣
燃料消耗量	60#重油	Kg/h		65.6	131.2	196.8	262.4	393.7	524.9	656.1	984.2	1312.2
	柴油	Kg/h		63.1	126.2	189.3	252.5	378.7	504.9	631.2	946.7	1262.3
	天然氣	Nm^3/h		66.7	133.4	200.0	266.7	400.1	533.4	666.8	1000.2	1333.6
	液化石油氣	Nm^3/h		24.4	48.8	73.1	97.5	146.3	195.0	243.8	365.7	487.6
	城市煤氣	Nm^3/h		135.4	270.9	406.3	541.7	812.6	1083.5	1354.3	2031.5	2708.6
外形尺寸	長	mm		3925	4814	5250	6122	6760	7864	7834	8800	9950
	寬	mm		2250	2504	2735	2764	2804	3225	3208	3450	5180
	高	mm		2620	3366	3630	3630	3877	4230	4415	4830	5280
給水口	PN	Mpa		1.6
	DN	mm		25	40	40	40	40	40	50	50	65
出氣口	PN	Mpa		1.6/2.5
	DN	mm		50	65	80	100	125	125	150	200	200
排汙口	PN	Mpa		1.6/2.5
	DN	mm		40	40	50	50	50	50	50	50	50
安全閥接口	PN	Mpa		1.6/2.5
	DN	mm		40	50	50	50	65	65	80	100	100
安全閥泄放口	PN	Mpa		1.6/2.5
	DN	mm		50	65	65	65	80	80	100	125	150
煙鹵直徑		mm		64	128	192	256	384	512	640	960	1280
電功率	燃油	Kw		3.6	8.9	14	16	18	29	34	69	79
電功率	燃氣	Kw		3.2	8.5	13	16	18	29	34	61	67

以上參數不具有合同性質，具體應以合同為準

燃料消耗量為安裝冷凝器以後的數值；燃料熱值：重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/Nm3、液化石油氣24998kcal/Nm3、城市煤氣4500kcal/Nm3；由於技術不斷改進，如有變動恕不通知；詳細參數請向方快總部索取。
