: 燃油氣承壓熱水鍋爐-一體冷凝式

一體式結構占地麵積小節省空間自主冷凝技術高效煙氣餘熱回收大幅提高鍋爐熱效率全自動控製係統鍋爐自行運行水溫水位自動調節超壓、超溫、斷電、過燒等安全預警裝置及時停爐保障安全
立即谘詢立即留言

產品介紹

產品概述
性能優勢
技術參數
應用案例
在線留言

	獨創水垢阻板技術減少熱能流失		冷凝器置於頂部節省空間
自主研發的水垢阻板技術，作為鍋內裝置可用於係統水循環調整，使水垢在易集結的內膽頂等部位轉而向阻垢板上部沉積。設置阻板的鍋爐經長時間運行，內膽頂、煙管等強烈換熱區無明顯水垢集結，熱效率不衰減，帶來節能和鍋爐壽命的提升。		冷凝器布置於鍋爐頂部，結構緊湊，無占地麵積；逆流布置結構，換熱溫差大，傳熱性能好。采用合理的煙道結構，冷凝水易於排放收集處理。
	管板自動焊完美焊接		多種監測功能保障安全運行
國標鍋爐管，布置合理，換熱麵積大，熱效率高，采用管板自動焊，保證焊縫質量。		水垢監測、煙溫檢測、水位保護、壓力保護、超溫報警、電源異常保護、熄火保護、燃氣檢漏保護10餘種保護裝置，全方位保障運行安全

性能優勢

應用：

為各類行業、單位提供采暖、生活熱水需求

結構：

整個鍋爐係統是由鍋爐本體、冷凝器、控製閥、控製係統等幾部分緊密結合的有機整體，各部件間配置合理，統一協調

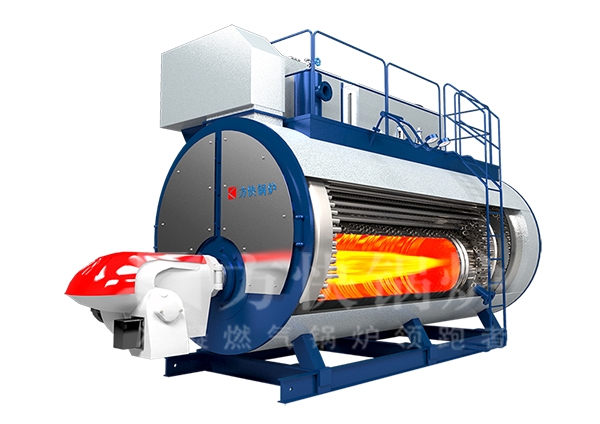

方快燃氣熱水鍋爐內部圖片

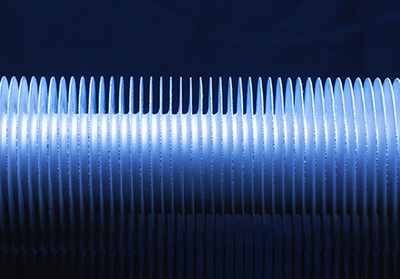

熱水鍋爐翅片管圖片

一體式設計簡約而不簡單

煙氣流阻低，鍋爐熱效率高
冷凝器布置於鍋爐頂部，結構緊湊，無占地麵積；
逆流布置結構，換熱溫差大，傳熱性能好；
采用合理的煙道結構，冷凝水易於排放收集處理。

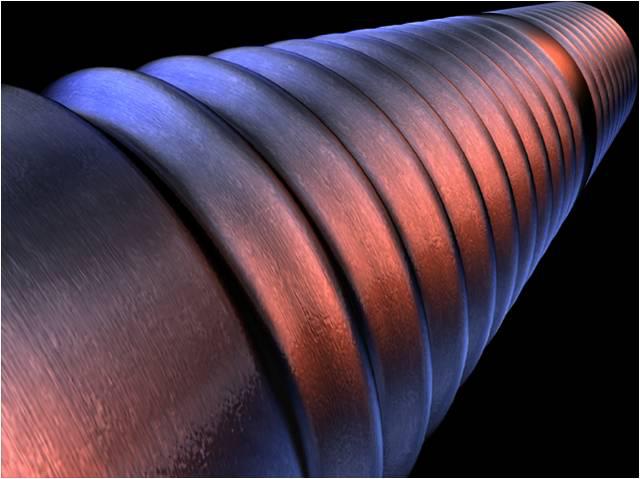

方快熱水鍋爐波紋內膽

爐膽采用波紋爐膽結構

既增加了輻射和對流傳熱麵積

又滿足了爐膽受高溫輻射後自由膨脹的需要。

方快承壓熱水鍋爐控製麵板

操作界麵直觀簡捷運行狀態一目了然

采用高分辨率的彩色觸摸屏
可實時動感地顯示燃燒器、循環泵等的運行狀況及火焰的變化狀態，一目了然。
全中文的多級彈出式菜單，使鍋爐的監控簡單化、條理化、智能化
中文故障維修指南，操作簡單

方快燃氣熱水鍋爐防護裝置

多重保護功能，確保鍋爐安全穩定運行

電接點壓力表、安全閥等多重安全保護；
具有壓力過高保護：鍋爐內壓力超過用戶設定的最高壓力時，過壓指示燈亮，檢查燈閃亮，發出報警聲，禁止燃燒器工作（以防壓力繼續增大）。
具有水垢報警功能：實時監控受熱麵水垢的形成情況，一旦超標，自動報警提示。
具有斷電，欠壓，過流、短路，缺相、防過燒及其它突發故障均能及時禁止燃燒器工作，並發出報警聲。
具有超溫保護功能：當鍋爐出水水溫高於時設定值時，（電接點雙金屬溫度計發出指令）控製器禁止燃燒器工作，並發出報警聲。

了解方快鍋爐產品詳細情況請撥打客服熱線或點擊右側在線谘詢

客服電話：400-100-9030

技術參數

項目型號				WNS0.7-1.0/115(95)/70-Y.Q	WNS1.4-1.0/115(95)/70-Y.Q	WNS2.1-1.0/115(95)/70-Y.Q	WNS2.8-1.0/115(95)/70-Y.Q	WNS3.5-1.0/115(95)/70-Y.Q	WNS4.2-1.0/115(95)/70-Y.Q	WNS5.6-1.0/115(95)/70-Y.Q	WNS7.0-1.0/115(95)/70-Y.Q	WNS10.5-1.25/115(95)/70-Y.Q	WNS14-1.25/115(95)/70-Y.Q
額定熱功率			Kcal/H	60x10^4	120x10^4	180x10^4	240x10^4	300x10^4	360x10^4	480x10^4	600x10^4	900x10^4	1200x10^4
取暖麵積			m^2	6000	12000	18000	24000	30000	36000	48000	60000	90000	120000
循環水量			m^3/H	24	48	72	96	66.5	80	107	133	200	267
額定進/出水溫度			°C	95/70				115/70
洗浴爐出熱水量kg/h				15000	30000	45000	60000	75000	90000	120000	150000	225000	300000
燃料消耗量	柴油Kg/h			61.0	122.0	182.9	243.9	304.9	365.9	487.8	609.8	914.6	1219.5
	天然氣Nm^3/h			67.0	134.0	201.0	267.9	334.9	410.9	535.9	669.9	1004.8	1339.7
	煤氣Nm^3			136.1	272.1	408.2	544.2	680.3	816.3	1088.4	1360.5	2040.8	2721.1
熱效率		%		96-98
電源要求		V/Hz		380/50
額定出水壓力MPa				1.0								1.25
重量		t		2.743	4.7	5.95	7.32	13.27	13.66	17.6	19.9	30.30	43.70
外形尺寸	長	mm		3695	3812	4772	5472	6260	6560	7030	7630	8450	9040
	寬	mm		2310	2525	2573	2573	3200	3200	3290	3390	3800	4260
	高	mm		2480	2810	3390	3390	4047	4047	4700	4700	4900	5400
運輸尺寸	長	mm		2830	2940	3672	4272	4940	5240	5950	6550	6800	7490
	寬	mm		1710	1925	2140	2140	2325	2325	2580	2680	3100	3560
	高	mm		1880	2200	2460	2460	2844	2844	3092	3230	3375	3780
排汙口口徑				50	50	50	50	50	50	50	50	50	50
進/出水口口徑mm				300	350	450	450	550	550	550	700	900	900

以上參數不具有合同性質，具體應以合同為準

燃料消耗量為安裝冷凝器以後的數值；燃料熱值：重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/Nm3、液化石油氣24998kcal/Nm3、城市煤氣4500kcal/Nm3；由於技術不斷改進，如有變動恕不通知；詳細參數請向方快總部索取。
