: 燃油氣冷凝式水管鍋爐--過熱蒸汽

雙鍋筒縱向布置全膜式水冷壁 D型爐膛自然循環鍋爐出力強勁熱效率高節省燃料整裝鍋爐運輸方便安裝周期短水垢檢測、煙溫檢測等預警裝置全方位保障鍋爐運行安全
立即谘詢立即留言

產品介紹

產品概述
性能優勢
技術參數
應用案例
在線留言

	應用廣泛		全膜式水冷壁密封結構
為食品、印染、製藥、化工等企業提供生產用汽，為其它企事業、賓館的采暖提供蒸汽，亦可通過水箱加熱提供生活熱水。		鍋爐采用全膜式水冷壁結構，密封性好，散熱損失小，熱慣性小，可實現鍋爐快速啟停。

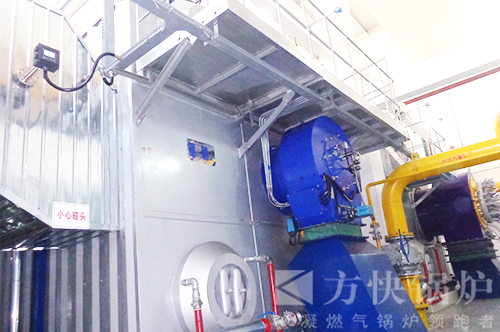

	燃燒係統匹配優良保證鍋爐運行狀態		9大安全防護裝置確保安全運行
采用了知名品牌的燃燒器及燃氣閥組等輔機及組件，提供從過濾器、調壓閥、電磁閥等完整燃氣閥組及配件，確保了燃氣的安全性。同時能使鍋爐運行工況始終處於最佳燃燒狀態，達到了節能、環保雙功效。		火焰自動調節和火焰自動檢測、壓力過高保護、燃氣閥組及保護係統、煙氣超溫保護、斷電保護、電機缺相及過載保護、燃燒器限位開啟保護等9大安全防護裝置，確保鍋爐安全運行。

性能優勢

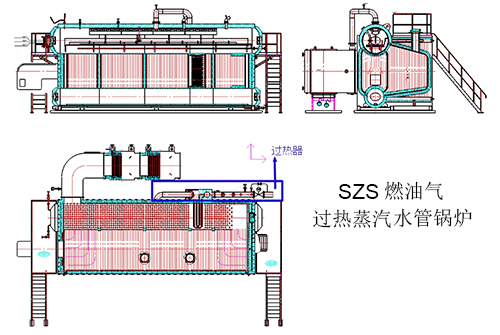

方快燃油氣過熱蒸汽水管鍋爐

方快燃油氣過熱蒸汽水管鍋爐，蒸汽由進口集箱進入過熱器蛇形管，然後再到出口集箱。過熱蒸汽最後進入集汽集箱。集汽集箱上布置有安全閥、出氣閥、升火排汽閥、控製閥、溫度計、壓力表等附件。

為食品、印染、製藥、化工等企業提供生產用汽，為其它企事業、賓館的采暖提供蒸汽，亦可通過水箱加熱提供生活熱水。

方快燃油氣水管蒸汽鍋爐內部結構

D型布置結構布局緊湊

占地麵積小安裝快速

采用雙鍋筒縱置式 D型布置結構
全膜式壁結構微正壓室燃密封性好散熱損失小
鍋爐整體為組合式快裝結構安裝周期快
可實現鍋爐快速啟停

先進膜式壁生產設備

自動焊接探傷合格率

鍋爐焊縫按JB/T1613焊後進行熱處理消除應力
自動化焊接設備保證探傷合格率

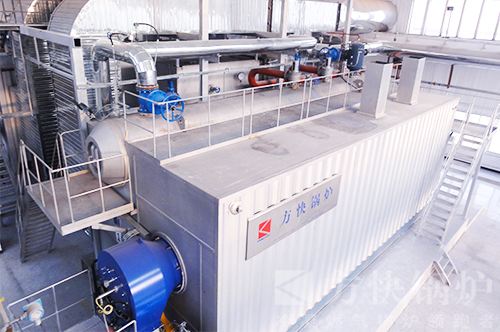

方快燃氣水管蒸汽鍋爐外觀

高效率傳熱節省燃料運行費用低

鍋爐煙氣和工質采用逆流布置，平均溫壓大，傳熱好，爐膛容積選取合理，保證燃料充分燃燒；
保溫材料選用矽酸鋁氈和超細玻璃絲綿，總厚度達200mm 左右，兩種保溫層間為空氣夾層，這種保溫絕熱使得鍋爐散熱損失降低，熱效率大大提高，設計熱效率達97.33﹪，節省燃料，運行費用低。

方快燃油氣水管蒸汽鍋爐運輸方便

運輸安裝維修方便快捷

本鍋爐為整裝鍋爐，在滿足運輸尺寸要求的同時，使安裝周期縮短，同時外包與骨架之間用螺栓連接，拆卸方便，利於維修。

方快燃氣熱水鍋爐防護裝置

多重保護功能確保鍋爐安全穩定運行

時間設置功能：用戶可根據需要，設定鍋爐的起停時間。
具有火焰自動調節和火焰自動檢測功能。
具有顯示鍋爐出、進水溫度的功能；方便用戶可根據負荷的需要設定鍋爐的供水溫度從而降低運行費用。
煙氣超溫保護：裝有煙氣監控裝置，可自動監測鍋爐的排煙溫度，當煙氣溫度超過設定值時，停爐並有聲光報警。
斷電保護：當外部電源突然停電，鍋爐停止運行，來電時必須重新啟動，鍋爐才能運行。
電機缺相及過載保護：當風機電機缺相及過載時，熱繼電器會動作，切斷風機電源，停爐並聲光報警。

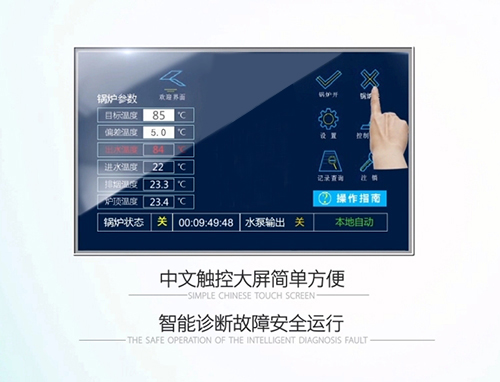

中文大屏控製操作簡單

標配PLC控製係統和10寸觸摸屏人機界麵
故障記錄和運行曲線依據數據分析經濟運行

了解方快鍋爐產品詳細情況請撥打客服熱線或點擊右側在線谘詢

客服電話：400-100-9030

技術參數

項目型號		單位	SZS10-1.6/350-Y（Q）	SZS15-1.6/350-Y（Q）	SZS20-2.5/400-Y（Q）	SZS25-2.5/400-Y（Q）	SZS30-2.5/400-Y（Q）	SZS35-2.5/400-Y（Q）	SZS40-2.5/400-Y（Q）
額定蒸發量		t/h	10	15	20	25	30	35	40
給水泵電功率		KW	18.5	37	55	90	90	90	110
風機電功率		KW	22	37	55	75	90	90	110
燃料消耗量	柴油	Kg/h	711.8	1067.7	1475.1	1844.2	2213	2581.9	2950.7
	重油	Kg/h	740	1109.9	1533.7	1917.1	2300.6	2684	3067.4
	天然氣	Nm^3/h	752.2	1128.3	1559.1	1948.9	2338.6	2728.4	3118.2
	城市煤氣	Nm^3/h	1527.8	2291.7	3166.7	3958.3	4750	5541.7	6333.3
	液化石油氣	Nm^3/h	275	412.5	570	712.6	855.1	997.6	1140.1
供氣壓力	天然氣	mmH2O	1500-3000	2000-3000	2000-3000	3000-20000	3000-20000	15000-20000	15000-20000
	城市煤氣	mmH2O	1500-3000	2000-3000	2000-3000	3000-20000	3000-20000	15000-20000	15000-20000
	液化石油氣	mmH2O	2000-3000	3000-4000	3000-4000	5000-20000	5000-20000	15000-20000	15000-20000
運輸尺寸	長	mm	8120	9350	9700	10200	10450	12463	12940
	寬	mm	3410	4390	4140	4140	4280	4360	4400
	高	mm	3750	3770	4350	4350	4380	4380	4390
安裝尺寸	長	mm	10250	11330	11720	12520	12430	14610	15050
	寬	mm	6570	6750	7280	7180	8250	8330	8410
	高	mm	4680	4780	5180	5180	5440	5520	5650
運輸重量		t	38	40	62	65	77	90	98
給水口	PN	MPa	2.5		4.0
	DN	MPa	50	65	65	80	80	100	100
主蒸汽出口	PN	mm	2.5		4.0
主蒸汽出口	DN	MPa	150				200
副蒸汽出口	PN	MPa	2.5		4.0
副蒸汽出口	DN	mm	40
手動排汙口	PN	MPa	2.5		4.0
手動排汙口	DN	mm	50
連續排汙口	PN	MPa	2.5		4.0
連續排汙口	DN	mm	40				50
安全閥接口	PN	MPa	2.5		4.0
安全閥接口	DN	mm	80	100		150
供油進/出口（DN）		mm	20				25
安全閥泄放口（DN）		mm	100	125		175
排煙接口尺寸		mm	650*650	1000*850	1650*640	1650*675	1500*700	1500*700	1600*800
額定蒸汽壓力		MPa	1.6		2.5
額定過熱蒸汽溫度		℃	350		400
通用	使用電量	V/Hz	380/50	燃燒方式	MPa	微正壓室燃	給水溫度	℃	20
通用	熱效率	%	100-104	燃燒調節方式	MPa	全自動比例調節	排煙溫度	℃	60-90

以上參數不具有合同性質，具體應以合同為準

燃料消耗量為安裝冷凝器以後的數值；燃料熱值：重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/Nm3、液化石油氣24998kcal/Nm3、城市煤氣4500kcal/Nm3；由於技術不斷改進，如有變動恕不通知；詳細參數請向方快總部索取。
