: 燃油氣水管蒸汽鍋爐-冷凝式

雙鍋筒縱向布置全膜式水冷壁 D型爐膛自然循環鍋爐出力強勁熱效率高節省燃料整裝鍋爐運輸方便安裝周期短水垢檢測、煙溫檢測等預警裝置全方位保障鍋爐運行安全
立即谘詢立即留言

產品介紹

產品概述
性能優勢
技術參數
應用案例
在線留言

	多路供水，一機多用		外形美觀壽命持久
全濕背式爐體,多回路設計，可同時滿足采暖、洗浴要求		表麵噴塑處理,美觀新穎；不結水垢，壽命長
	維護簡便占地小，費用低廉		全智能化中文操作簡單直觀
采用不鏽鋼直列管式換熱器,除垢維護方便,鍋爐房占地少,安裝費用低。		實時動態顯示,實時效能計算,觸摸屏界麵，多層口令設置,操作直觀，快捷。

應用：

空調係統、衛生熱水係統、泳池加熱、地板輻射采暖係統和暖氣片供暖循環係統中，如學校、賓館、酒店、商場。

性能優勢

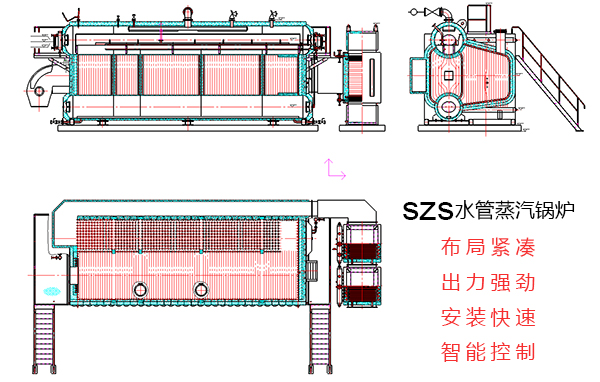

方快燃氣水管蒸汽鍋爐內部結構

方快燃油氣水管蒸汽鍋爐，為食品、印染、製藥、化工等企業提供生產用汽，為其它企事業、賓館的采暖提供蒸汽，亦可通過水箱加熱提供生活熱水。

方快燃油氣水管蒸汽鍋爐內部結構

D型布置結構布局緊湊

占地麵積小安裝快速

采用雙鍋筒縱置式 D型布置結構
全膜式壁結構微正壓室燃密封性好散熱損失小
鍋爐整體為組合式快裝結構安裝周期快
可實現鍋爐快速啟停

先進膜式壁生產設備

自動焊接探傷合格率

鍋爐焊縫按JB/T1613焊後進行熱處理消除應力
自動化焊接設備保證探傷合格率

方快燃氣水管蒸汽鍋爐外觀

高效率傳熱節省燃料運行費用低

鍋爐煙氣和工質采用逆流布置，平均溫壓大，傳熱好，爐膛容積選取合理，保證燃料充分燃燒；
保溫材料選用矽酸鋁氈和超細玻璃絲綿，總厚度達200mm 左右，兩種保溫層間為空氣夾層，這種保溫絕熱使得鍋爐散熱損失降低，熱效率大大提高，設計熱效率達97.33﹪，節省燃料，運行費用低。

方快燃油氣水管蒸汽鍋爐運輸方便

運輸安裝維修方便快捷

本鍋爐為整裝鍋爐，在滿足運輸尺寸要求的同時，使安裝周期縮短，同時外包與骨架之間用螺栓連接，拆卸方便，利於維修。

方快燃氣熱水鍋爐防護裝置

多重保護功能確保鍋爐安全穩定運行

時間設置功能：用戶可根據需要，設定鍋爐的起停時間。
具有火焰自動調節和火焰自動檢測功能。
具有顯示鍋爐出、進水溫度的功能；方便用戶可根據負荷的需要設定鍋爐的供水溫度從而降低運行費用。
煙氣超溫保護：裝有煙氣監控裝置，可自動監測鍋爐的排煙溫度，當煙氣溫度超過設定值時，停爐並有聲光報警。
斷電保護：當外部電源突然停電，鍋爐停止運行，來電時必須重新啟動，鍋爐才能運行。
電機缺相及過載保護：當風機電機缺相及過載時，熱繼電器會動作，切斷風機電源，停爐並聲光報警。

中文大屏控製操作簡單

標配PLC控製係統和10寸觸摸屏人機界麵
故障記錄和運行曲線依據數據分析經濟運行

了解方快鍋爐產品詳細情況請撥打客服熱線或點擊右側在線谘詢

客服電話：400-100-9030

技術參數

項目型號		單位	SZS10-1.6-Y（Q）	SZS15-1.6-Y（Q）	SZS20-1.6-Y（Q）	SZS25-1.6-Y（Q）	SZS30-1.6-Y（Q）	SZS35-1.6-Y（Q）	SZS40-1.6-Y（Q）
額定蒸發量		t/h	10	15	20	25	30	35	40
給水泵電功率		KW	18.5	30	37	45	55	55	55
風機電功率		KW	22	37	55	75	90	90	110
燃料消耗量	柴油	Kg/h	637.1	955.7	1274.3	1592.8	1911.4	2230	2548.5
	重油	Kg/h	662.3	993.5	1324.7	1655.8	1987	2318.2	2649.3
	天然氣	Nm^3/h	673.3	1009.9	1346.6	1683.2	2019.9	2356.5	2693.1
	城市煤氣	Nm^3/h	1367.5	2051.3	2735	3418.8	4102.6	4786.3	5470.1
	液化石油氣	Nm^3/h	246.2	369.3	492.3	615.4	738.5	861.6	984.7
供氣壓力	天然氣	mmH2O	1500-3000	2000-3000	2000-3000	3000-20000	3000-20000	15000-20000	15000-20000
	城市煤氣	mmH2O	1500-3000	2000-3000	2000-3000	3000-20000	3000-20000	15000-20000	15000-20000
	液化石油氣	mmH2O	2000-3000	3000-4000	3000-4000	5000-20000	5000-20000	15000-20000	15000-20000
運輸尺寸	長	mm	7930	9250	10338	10338	10425	11460	11940
	寬	mm	3020	3695	3655	3680	3910	4280	4280
	高	mm	3730	3710	4004	4120	4306	4306	4390
安裝尺寸	長	mm	9560	10246	12050	12170	12430	13608	14050
	寬	mm	7467	5136	7790	7800	8840	8048	8410
	高	mm	4232	4232	4810	5180	5020	5020	5250
運輸重量		t	32	41	43	46	53.8	60.5	65.7
給水口	PN	MPa	2.5
	DN	MPa	50	50	65	65	80	100	100
主蒸汽出口	PN	mm	2.5
主蒸汽出口	DN	MPa	150	200					250
副蒸汽出口	PN	MPa	2.5
副蒸汽出口	DN	mm	40
手動排汙口	PN	MPa	2.5
	DN	mm	50
連續排汙口	PN	MPa	2.5
連續排汙口	DN	mm	40				50
安全閥接口	PN	MPa		2.5
安全閥接口	DN	mm	80	100		150
供油進/出口（DN）		mm	20				25
安全閥泄放口（DN）		mm	100	125		175
排煙接口尺寸		mm	650*650	1000*850	1650*640	1650*675	1500*700	1500*700	1600*800
通用	額定蒸汽壓力	MPa	1.6	熱效率	%	100-104	額定飽和蒸汽溫度	℃	204
	使用電量	V/Hz	380/50	燃燒方式	MPa	微正壓室燃	給水溫度	℃	20
	供氣口	DN	根據供氣壓力定	燃燒調節方式	MPa	全自動比例調節	排煙溫度	℃	60-90

以上參數不具有合同性質，具體應以合同為準

燃料消耗量為安裝冷凝器以後的數值；燃料熱值：重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/Nm3、液化石油氣24998kcal/Nm3、城市煤氣4500kcal/Nm3；由於技術不斷改進，如有變動恕不通知；詳細參數請向方快總部索取。

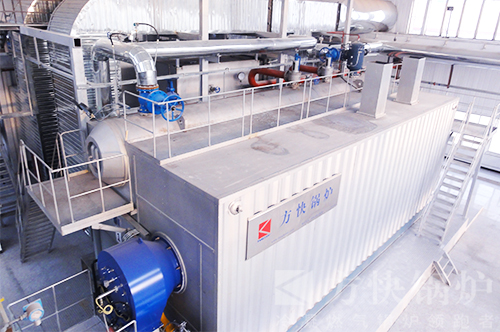

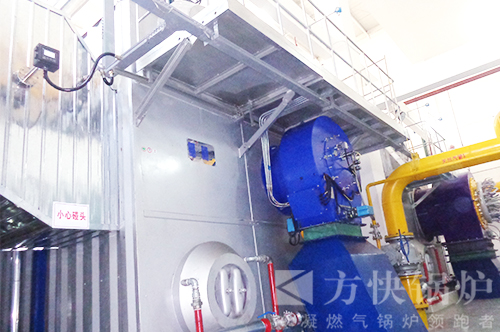

應用案例
